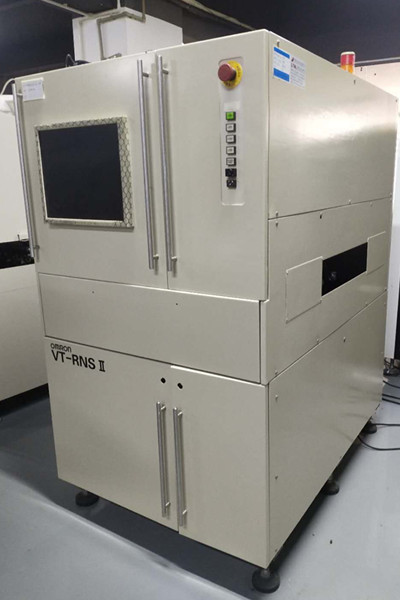

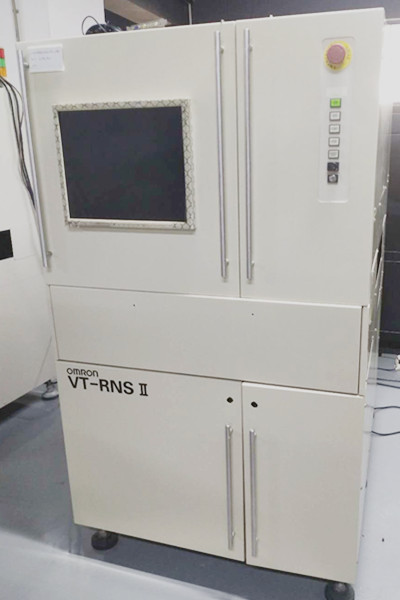

欧姆龙 AOI VT-RNS II

参数：

摄像头 :3CCD摄像头

照明系列:环状LED（R.G.B）

传送方式 :皮带传送方式

生产线高度 :900±15mm

轨道宽频跳帧 :自动调整

基板固定方式 :外形固定

电源部分:AC100/115V/120V/200V/220V/230V/240V±10％（单相）

气压 :0.4~0.6Mpa

使用环境温度 :+10~ +35％

使用环境湿度 :35~80％RH（无结露）

重量 :850kg

外形尺寸 :920×1365×1600mm

欧姆龙AOI光学检查机

机型
OMRON VT-RNS II

画像信号输入部分:

摄像头 3CCD彩色摄像头
照明部分 环形LED(R/G/B)
画像分辨率 10,15,20μm
机构部分:

基板宽幅调整 手动式调整
基板固定方式 上面固定
欧姆龙AOI光学检查机

电源电压:AC100V~AC230V±10%(单相)
使用周围温度: 10~35℃
使用周围湿度: 35~80%(无结露)
质量: 110Kg以下
检查对象基板:
种类 焊膏印刷后基板 贴装后基板(焊接前) 焊接后基板
厚度 0.3~2.5mm
质量 1.0Kg以下
上下净高
基板上:20mm(标准)、40mm(选项)
基板下:75mm

检查项目
有无焊锡、焊锡过多或少、偏移、桥接、渗出、浸润性
元件偏移、极性、缺件、错件、锡球、不佳标识、桥接
有无焊锡、缺件、桥接、浮起、元件偏移、焊脚、浸润性、管脚弯曲、接着剂、锡球

检查个数
zui大40,000焊盘/基板
zui大10,000焊盘/基板
数据保存： PC硬盘
元件库检查： 元件种类/元件组/元件类型

输出检查结果
基板名称、基板ID、部品名称、不佳名称、基板概图
通信： 以太网、RS-232C
