SAKI AOI 光学检测仪 BF-Planet-XII

发布时间:1970-01-01

BF-Planet-XII在线型解像度高速全自动光学检查机

简介:

品牌:SAKI

型号:BF-Planet-XII

产品:全自动光学检测仪

产地:日本

价格:面议

参数:

线2D-AOI

电路板尺寸 330x250mm

扫描时间仅4秒

宽度仅60cm

外形尺寸: 600 (宽) * 915 (长) * 1270 (高)mm

电源/频率: 200 - 240 VAC, 50Hz

传输高度: 900+/-20mm

重量:275KG

解像度: 10 um

扫描速度:250*330mm:约9秒

基板尺寸: 50 * 60 ~ 250 * 330 mm

基板厚度:0.6 ~ 3.2mm

基板上下净高:40mm (上方) / 40mm (下方)

主要检查项目:缺件,偏移,侧立,立碑,倒置,极反,连锡,脏物沾污,无锡,少锡,虚焊,元件翘起,焊接异常

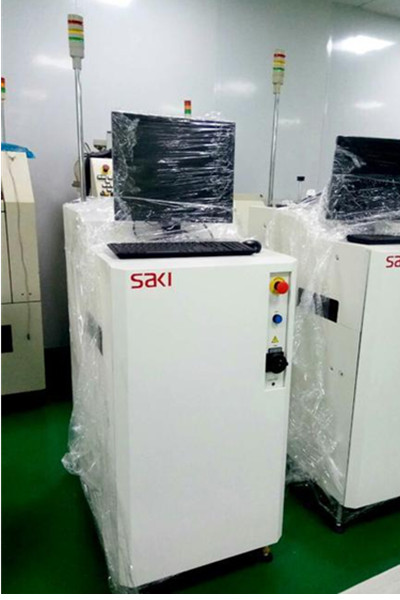

SAKI AOI BF-Planet-XII..jpg

BF-Planet-XII特点:
  BF-Planet-XII具有赛凯自主开发的交替式扫描系统,一次扫描可获取多幅照明图像。新开发的彩色捕获系统使扫描速度达到原有型号的两倍。扫描M型基板(250x330mm)只需9秒,同时实现了0603等微小部件的高速检查,大大缩短包括检查在内的总操作时间。
  全新用户界面预装赛凯标准库,使检查数据的设置更加简单。可供选配的新功能KPK,可自动找出基板表面空贴时和实装时的不同,简化缺失部件的编程检测过程,从而缩短开始生产所需之准备时间。利用同轴顶灯照明检查焊锡状况。检查结果不受周边高部件阴影影响,从而使基板上任何位置均可获得相同数据。同时利用线性整板扫描法的优点,只需一个检查窗口,即可检测到整片基板上的全部额外部件。
  BF-Planet-XII还具有实时SPC信息功能,能给品质管理提供强有力的支持,可以大大提高成品率。通过和BF-Editor/BF-RP1/BF-Monitor/BFView等分析管理支援系统的结合使用可在检查过程中综合地进行不良管理,分析和解决制造过程中的问题。
