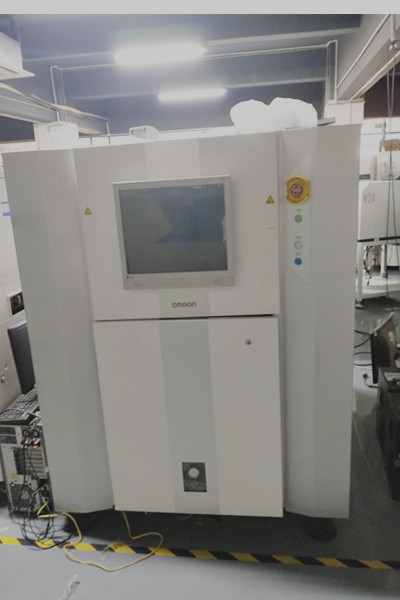

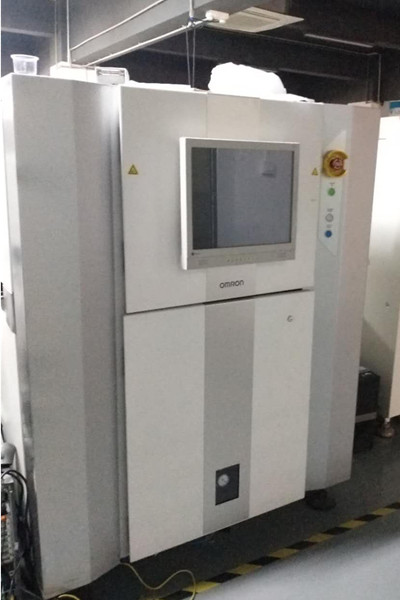

欧姆龙3DAOI VT-S530

价格：价格面议

品牌：OMRON（欧姆龙）

型号：VT-S530

产地：日本

运行模式：自动化

技术：拍照式，光学，3D

参数规格

外形尺寸：1640*1180*1500mm

重量：850KG

电源电压：AC200~240V(（单相）

额定功率：2.0KVA

使用温度范围：10~35°

拍摄系统：12Mpix相机

像素分辨率：10um/15um

FOV:10u:40x30mm

15u:60x45mm

对象基本尺寸：50（W）x50（D）mm~510（W）x330(D)mm

厚度：0.4~4mm

高度测量量程：25mm

电源规格：AC 200-240V 1 PHASE 50/60Hz 2.0kVA

MAXIMUM CURRENT 10A

特点：

检查项目：元件高度、元件浮起、元件倾斜、缺件、错件、极性相反、反件、OCR检查、 二维码、元件偏移(X/Y/角度偏移)、 爬锡(爬锡高度、爬锡长度、末端连接宽度、焊接浸润角度、侧面连接长度)、焊盘露出、 异物、焊盘异常、电极偏移、电极姿势、有无电极。

实现对焊接的接合(Solder Joint)状态和贴装状态的定量检查。按照标准进行良品基准检查，将遗漏未知不良的风险降至最低。对检查的直接启动作出贡献。

新型 VT-S530 提供全 3D-AOI 功能、高性能、最高的首通产率、零逃逸和最低的错误剔除等优点。

VT-S530 在应用中具有极大的多功能性，因为它可用于回流焊前或后检测，单通道或双通道，符合 01005 标准，并且可以检测 510x680mm 的 XL 板。
